Primer caso (1)
Adolescente varón de 15 años con diagnóstico de lupus eritematoso sistémico que ingresa en la UCIP por taponamiento cardiaco secundario a su patología. Se decide proceder a intubación para la estabilización hemodinámica y control anestésico para drenaje pericárdico y ulterior ventana. El procedimiento de intubación resulta muy dificultoso por mala visión glótica con la laringoscopia.

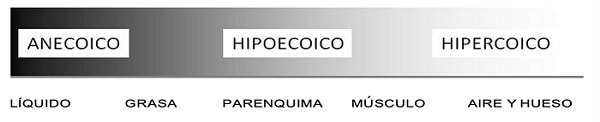

En la figura 1 se muestra la escala de color. Las imágenes que se forman en ecografía se obtienen en una escala de grises, desde el negro (estructuras anecoicas) al blanco (estructuras hiperecoicas).

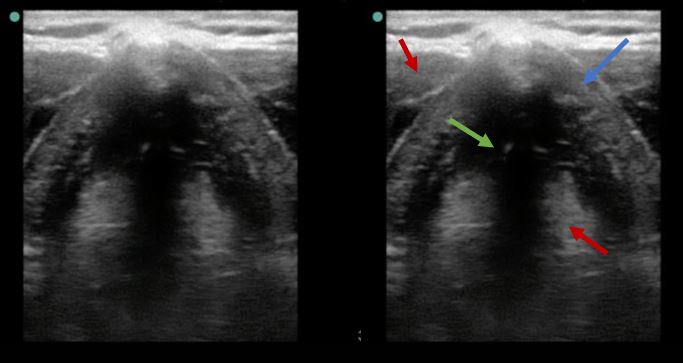

En la figura 2 se aprecia el corte transversal del cuello a la altura del cartílago tiroides. Puede identificarse el cartílago tiroides como una estructura hipoecogénica en forma de herradura (flecha azul). También vemos estructuras musculares hipoecoicas heterogéneas (flechas rojas) y una estructura ligamentosa hiperecogénica fina (flecha verde), correspondientes a los ligamentos de las cuerdas vocales (glotis abierta).

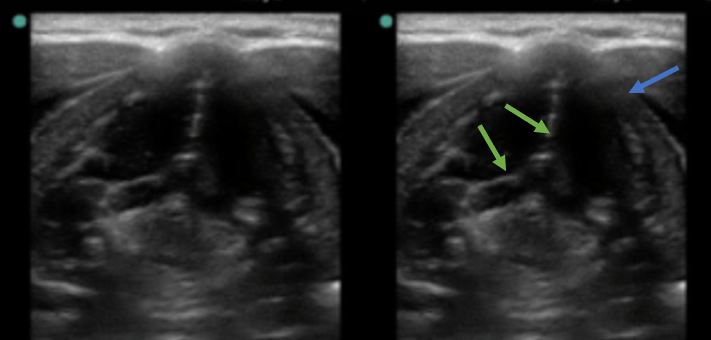

En la figura 3 se aprecia el corte transversal del cuello a la altura del cartílago tiroides. Observamos la estructura hipoecogénica del cartílago tiroides (flecha azul). En este caso, vemos la glotis cerrada (cuerdas vocales aproximadas, flechas verdes).
En este vídeo se realiza un repaso de la anatomía de la vía aérea de forma estática y dinámica mediante ecografía a pie de cama.
